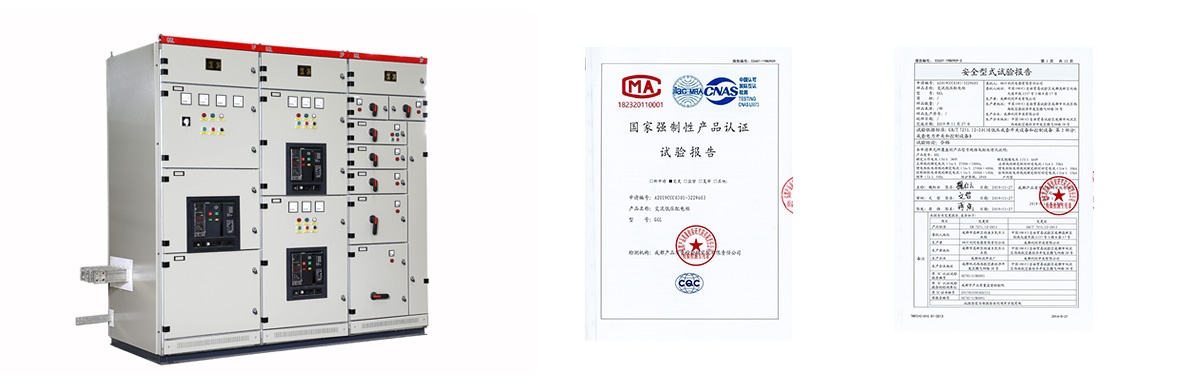

GCSK型交流低壓配電櫃
| 技術參數/CONFORM TO THE STANDARD | ||
| 項目 | 單位 | 數據 |
| 主電路額定電壓 | V | 交流：380 (400) 660 ；直流：750 |
| 輔助電路額定電壓 | V | 交流：220 380；直流：110 220 |
| 額定頻率 | HZ | 50（60） |
| 額定絕緣電壓 | V | 交流:≤1000;直流：≤1500 |
| 過電壓等級 |
|
III |
| 污染等級 |
|
3 |
| 額定電流 | A | 水平母線：630-4000；垂直母線：400-2000 |
| 水平母線額定短時耐受電流 | KA/1S | 30,50,80 |
| 外殼防護等級 |
|
IP30 |
| 櫃體尺寸（寬×深×高） | mm | 600（800、1000、1200）×800（1000）×2200 |

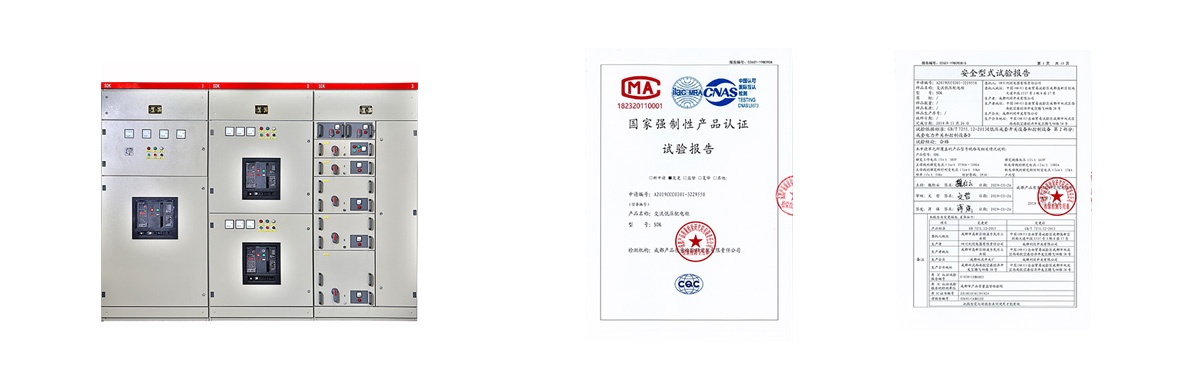

GGL型交流低壓配電櫃
| 技術參數/CONFORM TO THE STANDARD | ||
| 項目 | 單位 | 數據 |
| 主電路額定電壓 | V | 380 (400) V、660 （690）V |
| 輔助電路額定電壓 | V | 220（230）V、380（400）V |
| 額定頻率 | HZ | 50（60） |
| 額定絕緣電壓 | V | 660（690） |
| 過電壓等級 |
|
III |
| 污染等級 |
|
3 |
| 額定電流 | A | 水平母線：1000-4000；垂直母線：400-2000 |
| 水平母線額定短時耐受電流 | KA/1S | 50,80,100 |
| 水平母線額定峰值耐受電流 | KA/1S | 110,176,220 |
| 外殼防護等級 |
|
IP40 |
| 櫃體尺寸（寬×深×高） | mm | 600（800、1000、1200）×650(800、1000、1200）×2200 |

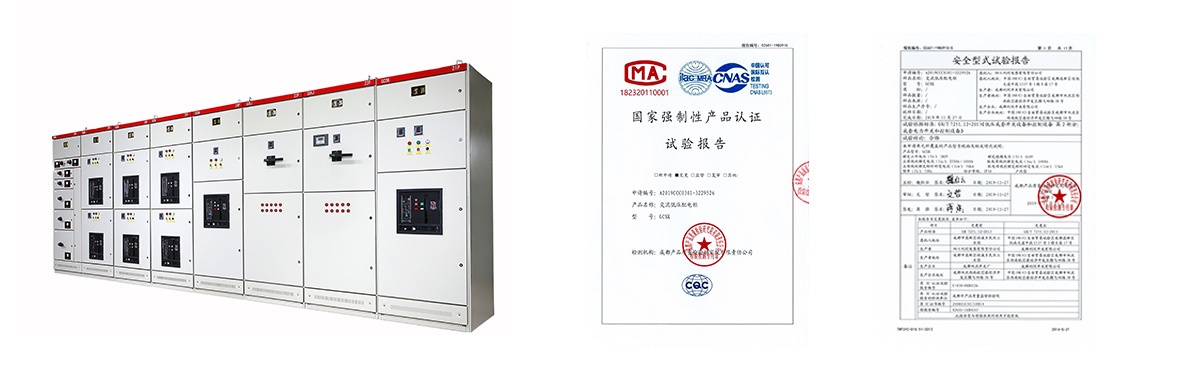

SDK型交流低壓配電櫃
| 技術參數/CONFORM TO THE STANDARD | ||
| 項目 | 單位 | 數據 |
| 主電路額定電壓 | V | 380 (400) V、660 （690）V |
| 輔助電路額定電壓 |
V |
220（230）V、380（400）V |
| 額定沖擊耐受電壓 |
KV |
8 |
| 額定頻率 | HZ | 50（60） |
| 額定絕緣電壓 |
V |
660（690） |
| 額定電流 | A | 水平母線：6300-630；垂直母線：2000A-400 |
| 額定短時耐受電壓 |
KA/S |
水平母線：10-30；垂直母線：80-30KA |
| 額定峰值耐受電壓 |
KV/S |
水平母線：220-63；垂直母線：176-63 |
| 外殼防護等級 |
|
IP30（或IP40、IP43） |
| 櫃體尺寸（寬×深×高） | mm | 650（800、1000、1200）×650（800、1000、1200）×2200 |

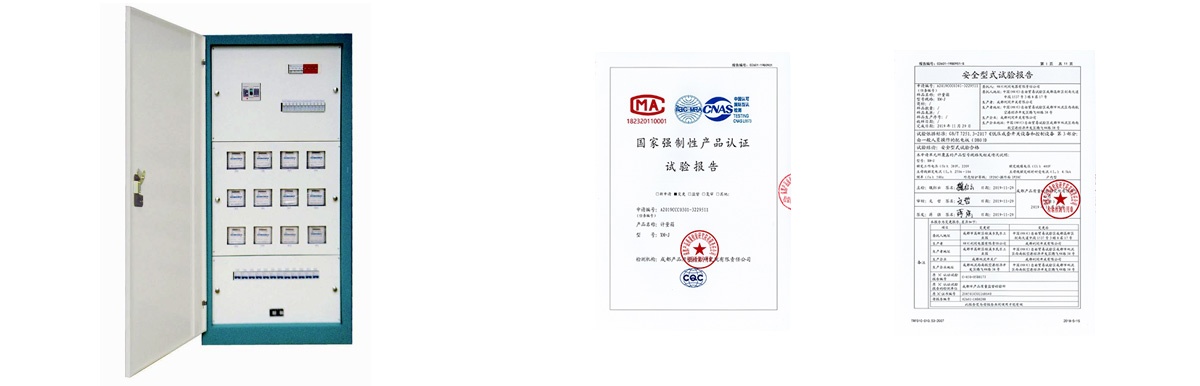

M-J計量箱
| 技術參數/CONFORM TO THE STANDARD | ||
| 項目 | 單位 | 數據 |
| 額定工作電壓 | V | 380/220 |
| 額定絕緣電壓 | V | 400 |
| 額定頻率 | HZ | 50 |
| 過電壓等級 | 組 | III |
| 額定電流 |
A |
125-400A |
| 額定短時耐受電流 |
KA/1S |
4.5 |
| 觸電保護類别 | 類 | I |
| 外殼防護等級 |
|
IP2XC |
