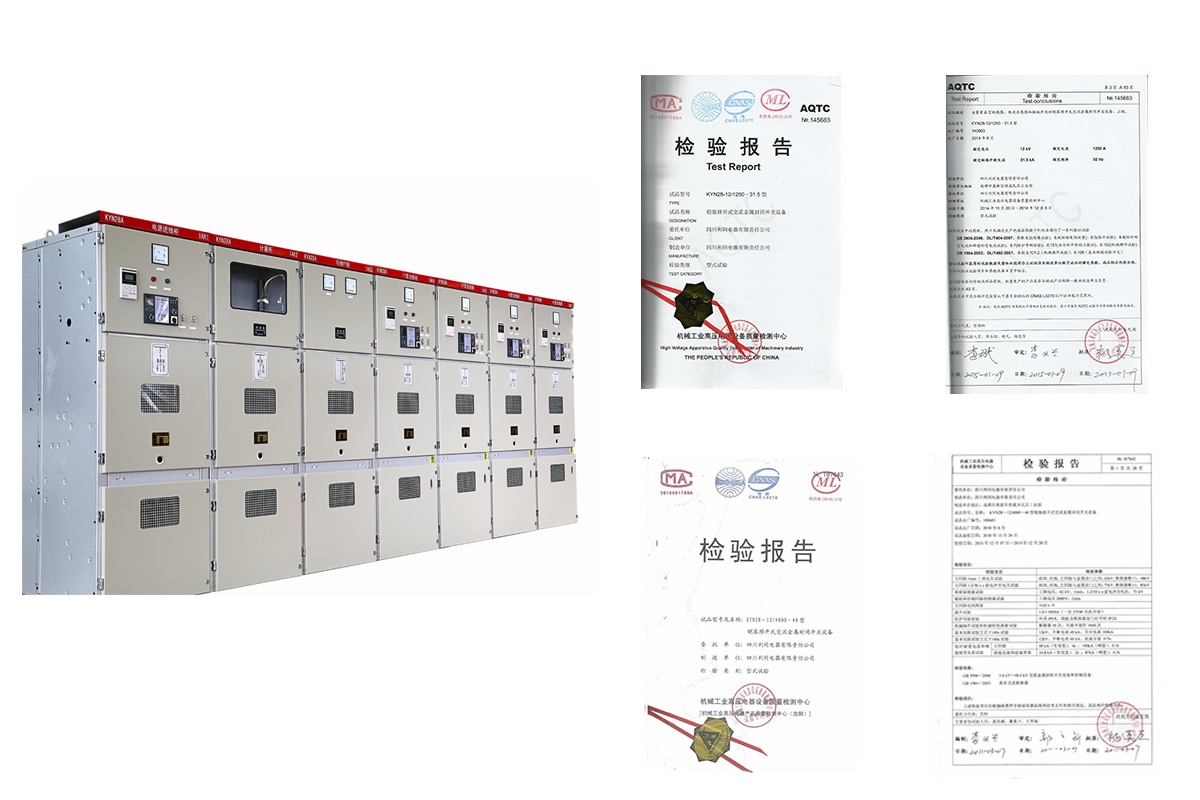

1-KYN28-12(Z)型铠裝移開式交流金屬封閉開關設備
| 技術參數/CONFORM TO THE STANDARD | ||
| 項目 | 單位 | 數據 |
| 額定電壓 | KV | 3.6 7.2 12 |
| 額定電流 | A | 630 1250 1600 2000 2500 3150 4000 |
| 額定頻率 | HZ | 50 |
| 額定短時耐受電流 | KA | 16 20 25 31.5 40 50 |
| 額定峰值耐受電流 |
KA |
40 50 63 80 100 125 |
| 額定工頻耐受電壓 極間、極對地 |
KV/1min |
42 |
| 斷口間 |
|
48 |
| 額定雷電沖擊耐受電壓 極間、極對地 | KV | 75 |
| 斷口間 |
|
85 |
| 額定短時持續時間 | S | 4 |
| 防護等級 |
|
IP4X |
| 櫃體尺寸 |
|
800（650、1000）×1500×2300 |

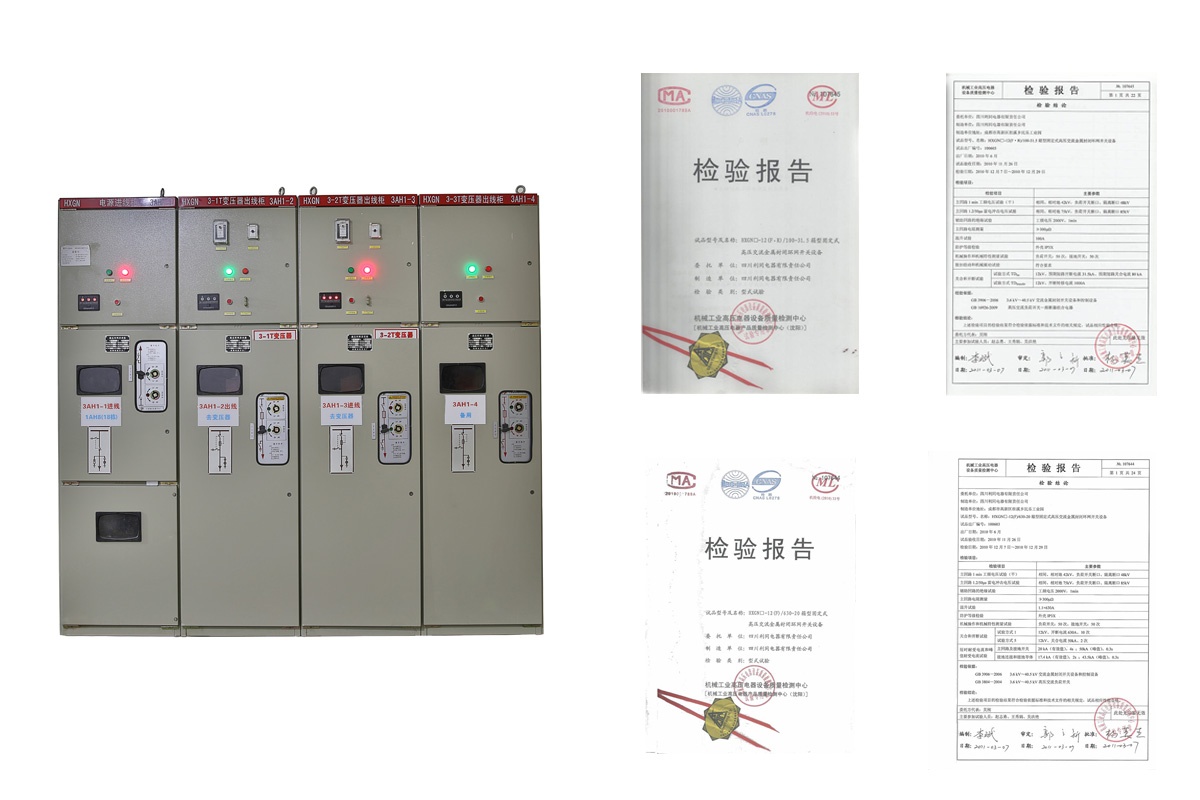

5-HXGN-12箱型固定式金屬封閉開關設備
| 技術參數/CONFORM TO THE STANDARD | ||||
| 項目 | 單位 | 負荷開關櫃 | 組合電器櫃 | |
| 額定電壓 | KV | 12 | 12 | |
| 額定電流 | A | 630 | 125 | |
| 額定頻率 | HZ | 50 | 50 | |
| 額定短時耐受電流 | KA/S | 20/4 | 取決于熔斷器 | |
| 額定峰值耐受電流 |
KA |
50 | 取決于熔斷器 | |
| 額定短路關合電流 |
KV |
50 | 取決于熔斷器 | |
| 額定有功負載開合電流 |
A |
630,1250 | 630 | |
| 額定閉環開斷電流 | A | 630,1250 | 630 | |
| 額定工頻耐受電壓 |
KV |
（相間、相對地）42；（斷口）48 |
|
|
| 額定雷電沖擊耐受電壓 | KV | （相間、相對地）75；（斷口）85 |
|
|
| 防護等級 |
|
IP2X |
|
|
| 櫃體尺寸（寬×深×高） | mm | 400（600、800、1000）×900（1000）×2200（200） |
|
|
